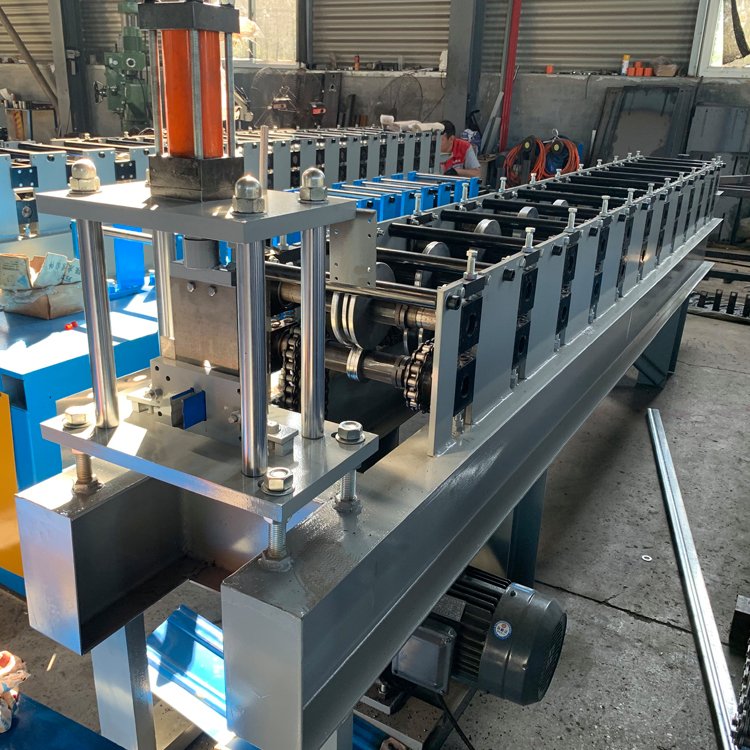

高速护栏设备成型主要用于高速公路护栏板的挤压成型，其特点生产效率好，生产的护栏产品强度好。



高速护栏设备工作原理：在辊道成型之前，还要送高速护栏板设备板料，辊道成型部分是由电机拖动，动力来源是液压泵，然后由链条带动各辊转动，咬合高速护栏板设备板，轧弯成各种规格瓦型，压型部分是液压缸带动模具上下移动，可以把高速公路护栏板设备压成许多节，形似琉璃瓦。剪切部分是液压缸带动刀具上下移动，可以把彩色钢瓦切断。为了能够让带钢优良的被辊子咬住，所以在带钢成型前，我们确定要将带钢不规则的部分剪掉。这里使用旧冲床来进行冲剪就可以了。需要的注意的是，原料准备工序要与连续进行的带钢相配合。而成卷的带钢，在成型前切记不要忘记对其进行拆卷和矫正。





高速护栏设备详细说明如下：



　　1、开料进入机组导向轮

　　2、整平为上三辊下四辊，成型轴直径Φ80mm(材料45#通过调质处理)，轧辊材料为GCR15，淬火到HRC58°-62°，表面镀硬铬，压制厚度：2.0mm-4.0m.

　　3、冲孔：采用液压冲孔(材料Cr12模具钢淬火处理，可前后左右任意调节)

　　4、切断液压剪切(材料Cr12淬火HRC60-62)

　　5、主机功率：15KW

　　6、摆线针减速机功率：15KW

　　7、传动：链条传动，2寸单排链

　　8、液压站电机功率：15KW，压力20Mpa

　　9、机组采用变频调速5m-12m/min

　　10、变频器，台达

　　11、电脑采用台达PLC

　　12、电脑操作面板采用触摸屏显示

　　13、设备外形尺寸：长18m×宽1.2m×高1.5m

　　14、电器产地、口碑可选配。



高速护栏设备出料架：



　　1、此架由60mm×40mm方管焊接(上下可调节)

　　2、架上要装滑动轮

　　3、规格：长1.5m×宽0.9m×高0.6m

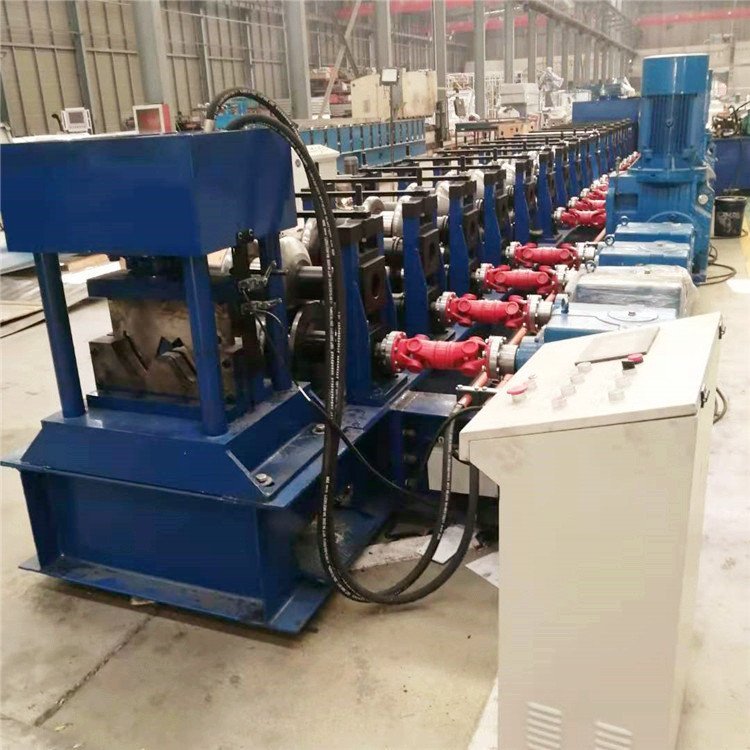

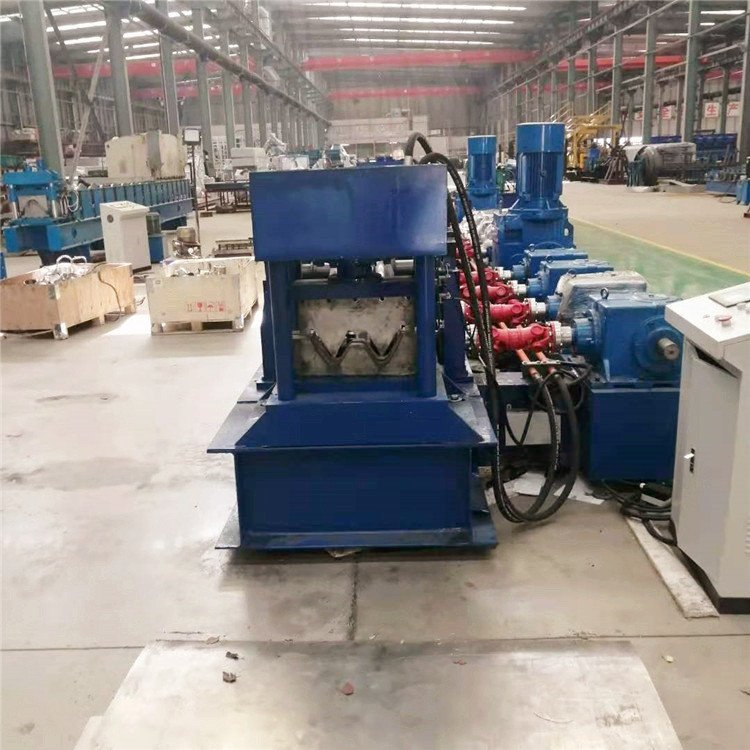

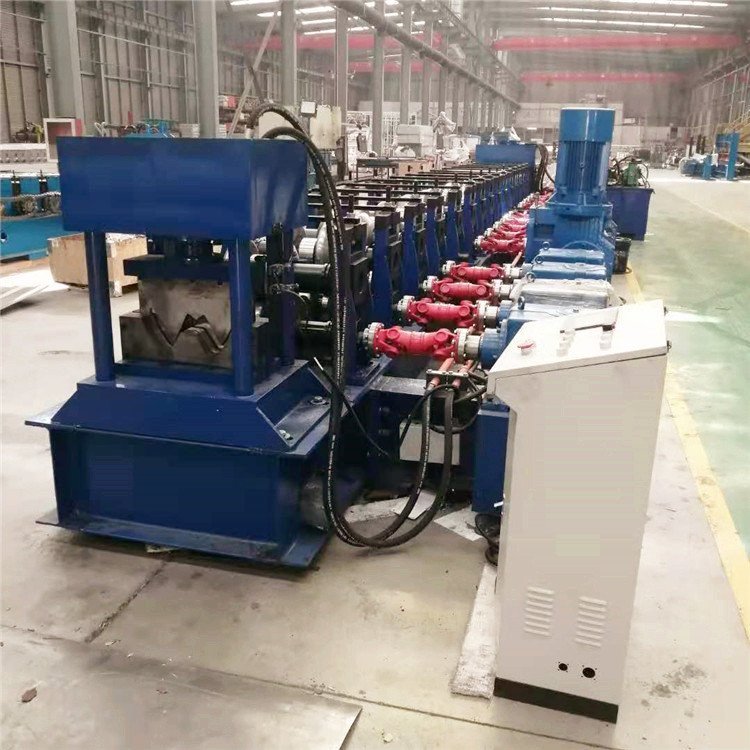

高速护栏设备主要由开卷机、校平机、冲孔机、冲中孔机、成型主机、成型剪切装置、液压站、成品托架等几部分组成。



主要技术参数：

　　

　　主机功率：18.5KW

　　成型速度：8m/min.

　　板材厚度：2.0mm-4.0mm

　　板材展开宽度：482 mm

　　板材材料：Q235
